Elaboración de nueva cartografía digital y ortofotografía de la Alhambra y Generalife y su territorio.
El proyecto de elaboración de una nueva cartografía digital y ortofotografía de la Alhambra y Generalife y su territorio se inscribió en el marco del proyecto SIALH para el desarrollo del Sistema de Información de la Alhambra cuyo objetivo era el de dotar al Patronato de la Alhambra y Generalife de un sistema de información corporativo que de soporte a las actividades que desarrolla.
Con este objetivo principal se ha abordado una serie de tareas en paralelo que han permitido establecer las bases necesarias para abordar el trabajo de elaboración de la cartografía con las máximas garantías de precisión geodésica posibles. Así, una primera tarea ineludible ha sido el dotar a la Alhambra de una infraestructura topográfica como apoyo a trabajos futuros.
Se ha obtenido una nueva cartografía 3d, de precisión, y multiescala que cubre la totalidad del espacio que gestiona el Patronato de la Alhambra, unas ortoimágenes generadas a partir de los vuelos realizados y un protocolo de actuación topográfica que contiene las normas técnicas de captura y el modelo de datos que garantiza la integridad del Sistema.
Se convinan para este proyecto diversos sensores terrestres y aerotransportados, formados por:7
- Vuelo fotogramétrico con sensor visible y GSD de 5 cm
- Estación Total para labores de Taquimétrico
- Láser Escáner
- Lídar
Junto al vuelo fotogramétrico de alta resolución se realizó un vuelo LiDAR para dar un soporte topográfico de alta precisión no solo al área monumental sino también al entorno montañoso y cubierto de vegetación que la rodea y que, dada su resolución, se convierte en una herramienta inestimable para el estudio de la infraestructura hidráulica que alimenta al conjunto palatino.
Fecha:2009-2012
Cliente: Patronato de la Alhambra y el Generalife. Consejería de Cultura
Imágenes Puntos LaserEscaner
Modelo 3d Palacio Carlos V

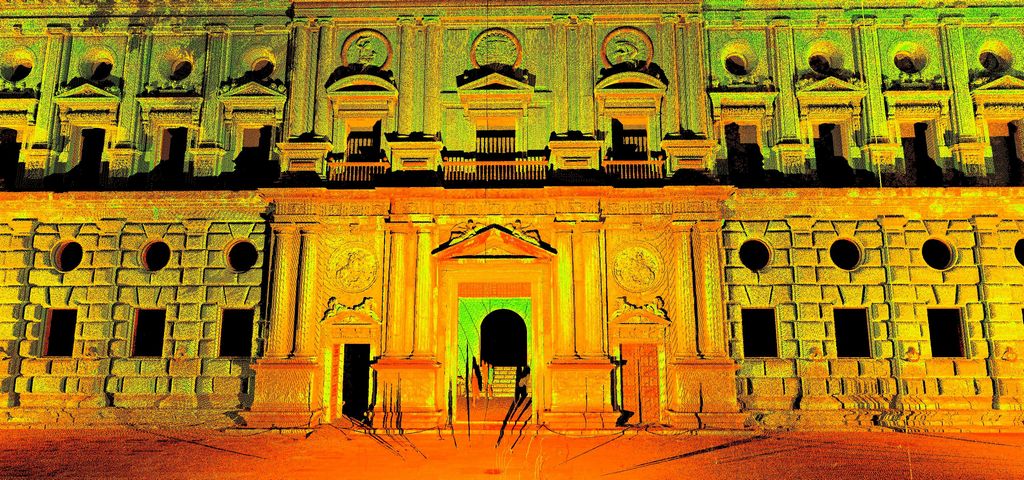

Nube de puntos Palacio Carlos V.
Minuta Cartografía

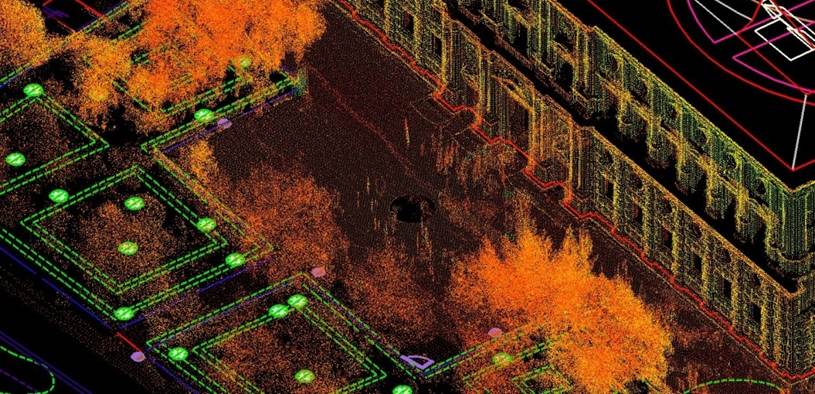

Restitución sobre la nube de puntos Laser-Lidar

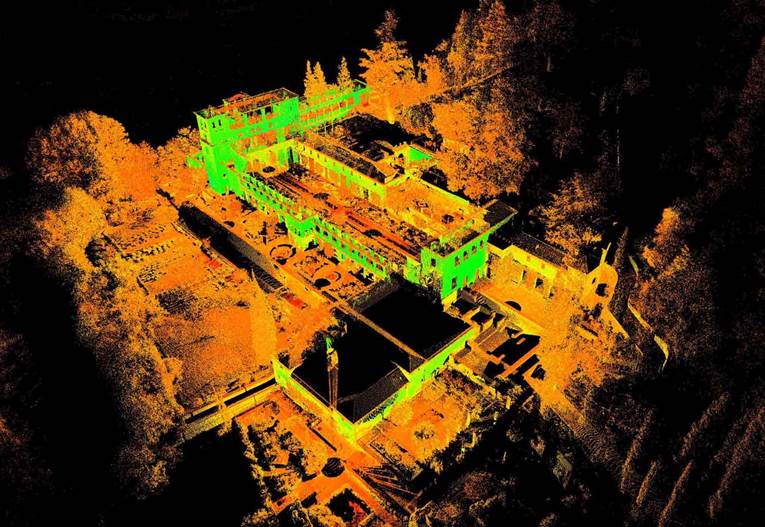

Modelo de Puntos Laser Escaner

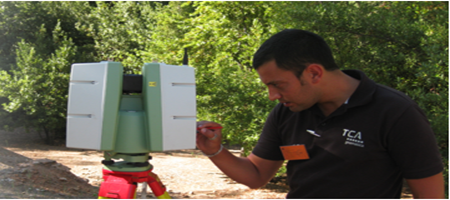

Toma de datos

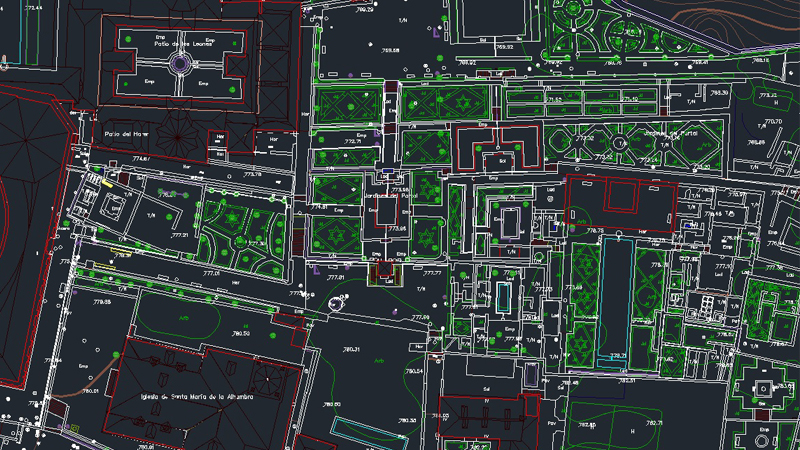

Modelo Cartografía
Altimetria con Lidar

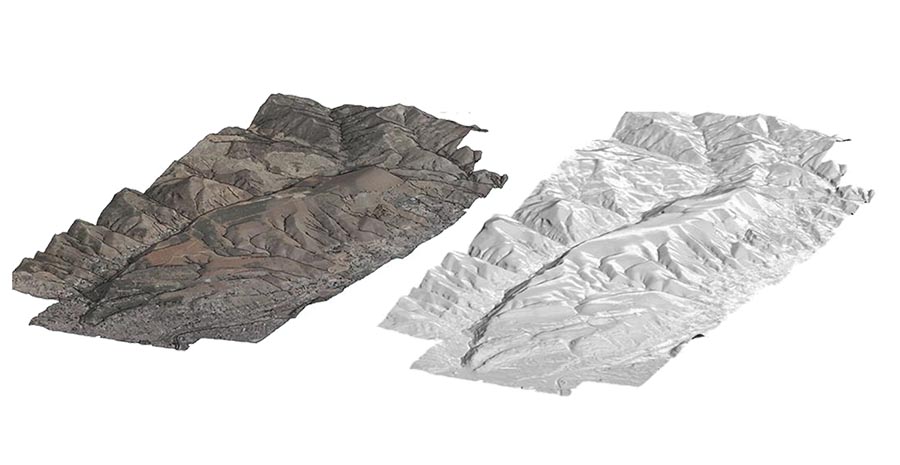

Modelo 3d obtenido con Lidar
