Resultados del proyecto del levantamiento de los restos del Castillo de Luna en la Puebla de Cazalla.
En el video que os invitamos a ver se muestra parte del proceso de trabajo y resultado de los trabajos de Levantamiento tridimensional del citado castillo. En este proceso de trabajo se combinan técnicas de topografía clásica, drones equipados con diversos sensores, tanto de ala fija como multicoptero para obtener una documentación precisa y completa de este bien patrimonial , de cara a contar con una herramienta de diagnóstico y permita realizar Plan Director de recuperación de este Bien Interés Cultural, asi como su puesta en valor. Los productos obtenidos han sido los siguientes
Capítulo 1. Implantación de infraestructura topográfica
Capítulo 2. Trabajos Cartográficos del ámbito de actuación
- Vuelo Drone de Ala fija del ámbito del yacimiento y su entorno más inmediato
- Modelo Digital de Elevaciones
- Ortoimagen del vuelo con resolución 1 cm/pixel
- Cartografía 1/500 de la totalidad de las fincas a partir del vuelo realizado.
Capítulo 3. Planimetría de las estructuras emergentes del Castillo
- Toma de Datos Topográfica con Láser Escáner de las estructuras de emergentes
- Vuelo Drone multirotor vertical con de la zona ocupada por el Castillo
- Vuelo Drone multirotor oblicuo de los alzados de los muros emergentes, exterior e interior de la torre del homenaje
- Trabajos de Fotogrametría de objeto cercano de las estructuras principales
- Combinación de los datos del Láser Escáner con fotogramétricos para la obtención de un modelo 3d de precisión.
- Obtención de planos:
- Ortoimagen con resolución 1 cm/pixel.
- Plano en planta del castillo escala 1/100.
- Alzados y secciones generales escala 1/100.
- Plano de detalle alzado de cada lienzo emergente escala 1/50.

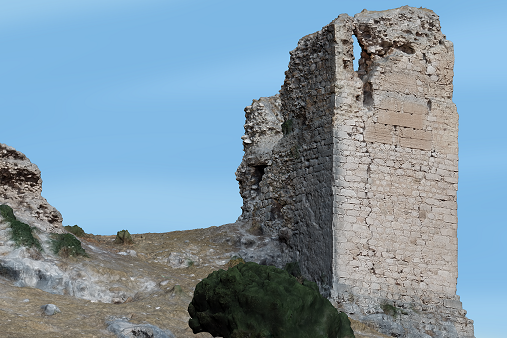

- Imágenes renderizadas
;A destacar de este proyecto la utilización de una manera combinada de la fotogrametría de rango corto y el láser escaner, que permite conseguir una mayor precisión de la información.
Para más información sobre este proyecto:
https://www.tcasa.es/comienzan-los-trabajos-del-levantamiento-integral-arquitectonico-los-restos-del-castillo-luna-puebla-cazalla-sevilla/
